Промышленная воздушная завеса без нагрева

ГРЕЕРС ЗВП-Н

Описание

Промышленные водяные воздушные завесы ГРЕЕРС ЗВП-Н предназначены для защиты помещений от потери или неконтролируемого притока тепла. Устанавливая их над дверным проемом, мы защищаем помещение от попадания холодного воздуха снаружи в зимний период или теплого воздуха в охлаждаемое помещение в летний период.

Промышленные воздушные завесы ГРЕЕРС ЗВП обладают универсальной сборно-разборной конструкцией на базе прямоугольного канального оборудования.

Технические параметры

Производительность: от 3075-9100 м3
Корпус: оцинкованная сталь
Цвет: серый

Преимущества:

  • Широкий ассортимент
    Завесы ГРЕЕРС ЗВП-Н доступны в шести типоразмерах.
    Щель выброса воздуха в стандартном исполнении расположена по узкой стороне секции. По заказу возможно изготовление секций с щелью по широкой стороне.
  • Универсальная конструкция
    Завесы обладают сборно-разборной конструкцией на базе прямоугольного канального оборудования, которая позволяет установить завесы практически на любом объекте.
  • Надежность
    Щелевые секции производятся из оцинкованной стали. Корпус тепловых завес изготовлен из нержавеющей стали, обеспечивая длительный срок службы.

Горячая линия

8 (800) 707-02-35

Предназначение:

Воздушная завеса ГРЕЕРС ЗВП предназначена для установки в складские помещения, производственные комплексы и цеха, логистические центры, автосервисы, подземные паркинги и т.д.

Автоматика:

К любому оборудованию, которое производит компания ГРЕЕРС, можно подобрать автоматику.

Характеристики ГРЕЕРС 3ВП-Н Характеристики ГРЕЕРС 3ВП-Н

Характеристики Типоразмер
60-30 60-35 70-40DM 70-40 80-50 90-50
Расход воздуха3/ч) 3075 4170 4520 6280 7080 9100
Питание (В/Гц) 380/50
Номинальная тепловая мощность (кВт) 1,1 1,5 1,5 3 3 5,5
Макс. потребление тока (A) 2,5 3,3 3,3 6,1 6,1 10,9
Макс. уровень акустического давления (дБ(A))* 60 62 61 65 63 69
Материал корпуса Нержавеющая сталь
Цвет корпуса Серый



Выбор типоразмера

Размер проема (м) Дальность действия (м)
2 2,5 3 3,5 4 4,5 5
2 60-30/2 60-30/2 60-35/2 70-40DM/2 70-40/2 80-50/2
2,5 60-30/2,5 60-30/2,5 60-35/2,5 70-40DM/2,5 70-40/2,5 80-50/2,5 90-50/3
3 60-30/3 60-35/3 70-40DM/3 70-40/3 80-50/3 80-50/3 90-50/3
3,5 60-35/3 70-40DM/3,5 70-40/3,5 80-50/3,5 80-50/3,5 90-50/3,5
4 70-40DM/4 70-40/4 80-50/4 80-50/4 90-50/4
4,5 70-40/4,5 80-50/4,5 80-50/4,5 90-50/4,5
5 80-50/5 80-50/5 90-50/5

* Уровень звукового давления для помещения со средним коэффициентом звукопоглощения, объёмом 500 м3, на расстоянии 3 м от устройства.

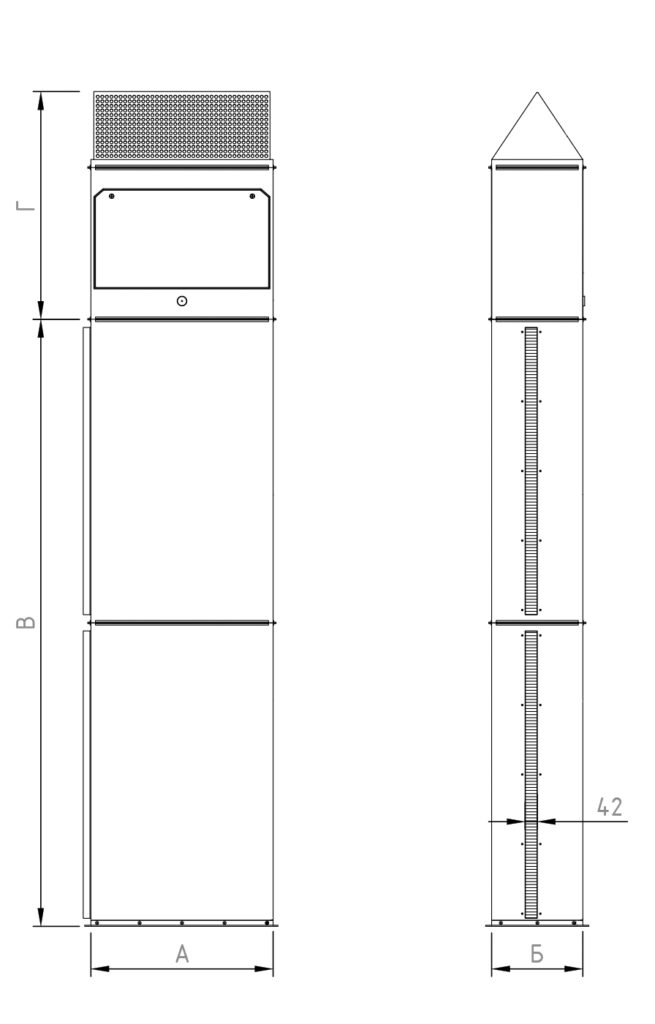

Габариты ГРЕЕРС 3ВП-Н

Типоразмер завесы ЗВП-Е 60‑30 60‑35 70‑40 DM 70‑40 80‑50 90‑50
А (мм) 600 600 700 700 800 800
Б (м) 300 350 400 400 500 500
В (мм) 2000…5000
Г (мм) 750 750 850 850 980 990

Монтаж оборудования



Промышленные воздушные завесы ГРЕЕРС ЗВП поставляются в разобранном на компоненты виде и собираются на месте монтажа.

При монтаже завесы над дверным проемом ее элементы должны быть равномерно подвешены на траверсах или балках, которые стандартно используются для монтажа воздуховодов в вентиляционных системах зданий.

Монтаж завесы сбоку от дверного проема должен производиться с опорой на нижнюю часть и фиксацией любым удобным способом «столба» конструкции к вертикальным элементам конструкции здания для предотвращения опрокидывания.
