Воздушная завеса ГРЕЕРС ЗВП-М4-200В
Описание
Промышленные воздушные завесы в моноблочном корпусе ГРЕЕРС ЗВП-М4-200В (водяные) предназначены для защиты помещений от потери или неконтролируемого притока тепла. Устанавливая их над дверным проемом, мы защищаем помещение от попадания холодного воздуха снаружи в зимний период или теплого воздуха в охлаждаемое помещение в летний период. Воздушные завесы ГРЕЕРС ЗВП-М в стандартном исполнении оснащены вентилятором и монтажными креплениями. Эффективная длина струи — 12 метров.
Технические параметры
| Эффективная длина струи | 12 м |
| Производительность: | 15900 м3/ч |
| Вес: | 132 кг |
| Корпус: | металл |
| Цвет: | серый |
- Описание
- Технические
параметры - Тепловые
мощности - Документация
- CAD
- Монтаж
- Автоматика и дополнительное
оборудование
Преимущества:
- Сделаны в России
ГРЕЕРС производится в России из высококачественных комплектующих ведущих отечественных поставщиков и продается в рублях. Поэтому оборудование всегда в наличии по стабильным ценам. - Широкий ассортимент
Завесы ГРЕЕРС ЗВП-М насчитывают 16 моделей и доступны в следующих вариантах: водяные, электрические и без нагрева, 1, 1.5 м и 2 м длиной, с двигателями 1-го, 2-го и 3-го и 4 типоразмера (1-го и 2-го для электрических). Это позволяет подобрать наиболее эффективное и надежное решение для любого объекта. - Экологичность
Металлический корпус, сопло из ABS пластика и комплектующие экологически безопасны и на 100% подлежат вторичной переработке. - Ударопрочность и защищенность
Корпус воздушных завес выполнен из оцинкованной стали с высокой устойчивостью к механическим воздействиям, коррозии, воздействию химических веществ, атмосферной и конденсационной влаги. - Высокоэффективный теплообменник
Медно-алюминиевый теплообменник с медными патрубками позволяет быстро и эффективно обогревать помещения любого объема. - Универсальность установки
Завесы можно соединять друг с другом, что дает возможность перекрыть дверной проем любой ширины. Устанавливать завесы можно как вертикально, так и горизонтально. Монтажные крепления входят в комплект. - Трехскоростной вентилятор
ГРЕЕРС ЗВП-М оснащены современными трехскоростными двигателями. Степень защиты IP54 позволяет применять аппараты в разных типах помещений. - Тихая работа
Лопасти вентилятора сконструированы таким образом, чтобы снизить шум и уменьшить вибрации. Это позволяет добиться максимальной производительности при минимальном уровне шума (не выше 65 дБА). - Создание воздушного барьера
ГРЕЕРС ЗВП-М отсекают уличный воздух, уменьшают теплопотери в помещении, а также препятствуют попаданию в помещение уличных газов, пыли, смога, аллергенов и летающих насекомых.
Горячая линия
8 (800) 707-02-35Предназначение:
Воздушная завеса ГРЕЕРС ЗВП-М предназначена для установки в складские помещения, производственные комплексы и цеха, логистические центры, автосервисы, подземные паркинги и т.д.
Автоматика:
К любому оборудованию, которое производит компания ГРЕЕРС, можно подобрать автоматику.
Гарантия
Гарантийные обязательства на завесы ГРЕЕРС ЗВП-М - 3 года.
Характеристики ГРЕЕРС 3ВП-М4-200В Характеристики ГРЕЕРС 3ВП-М4-200В
| ЗВП-М4-200В | |||
| Скорость | 1 | ||
| Производительность (м3/ч) | 15900 | ||
| Питание (В/Гц) | 230/50 | ||
| Тепловая мощность (кВт)* | 170,5 | ||
| Потребление тока (A) | 8,4 | ||
| Макс. температура теплоносителя(oC) | 130 | ||
| Класс защиты IP | 54 /F | ||
| Максимальный уровень акустического давления (дБ(A))** | 75 | ||
| Макс. длина струи воздуха (м)*** | 12 | ||
| Макс. рабочая температура (oC) | 60 | ||
| Вес аппарата (кг) | 132 | ||
* При максимальном потоке струи воздуха, температуре теплоносителя 90/70оС и температуре воздуха на входе в аппарат 0оC
** Уровень звукового давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3,
на расстоянии 5 м от устройства.
*** Эффективная длина струи изотермического воздуха указана при граничной скорости 0,5 м/c, учитывая оптимальные условия работы завесы при наружной температуре ≥ 0 и скорости ветра не более 1м/c, любое изменение условий изменяет эффективную длину струи.

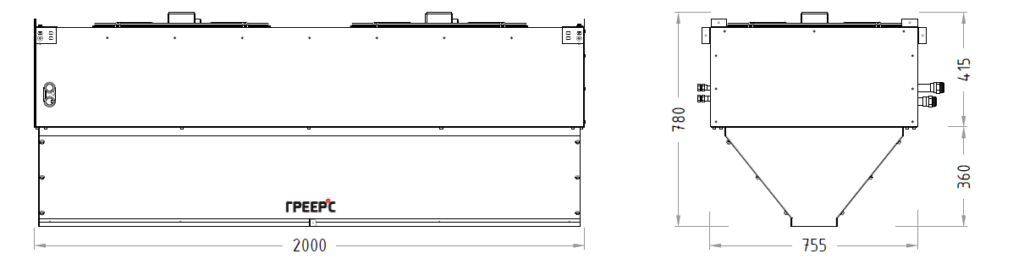

Габариты ГРЕЕРС 3ВП-М4-200В
Таблица тепловой мощности ГРЕЕРС 3ВП-М4-200В
Таблица тепловой мощности ГРЕЕРС 3ВП-М4-200В| Параметры теплоносителя (оС) | Вода 120/70 | Вода 90/70 | Вода 80/60 | Вода 70/50 | Вода 60/40 | ||||||||||||||||||||
| Температура воздуха на входе (оС) | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 |
| Расход воздуха 15900 м3 /ч, 75 (дБ(А))* | |||||||||||||||||||||||||
| Производительность (кВт) | 170,5 | 160,4 | 150,3 | 140,0 | 129,7 | 156,7 | 146,6 | 136,6 | 126,4 | 116,3 | 134,4 | 124,3 | 114,1 | 103,9 | 93,6 | 1120,0 | 101,8 | 91,6 | 81,2 | 70,7 | 89,7 | 79,0 | 68,5 | 57,9 | 47,0 |
| Расход воды (л/ч) | 3032 | 2852 | 2671 | 2489 | 2306 | 6914 | 6471 | 6026 | 5580 | 5131 | 5906 | 5462 | 5016 | 4566 | 4114 | 4902 | 4456 | 4006 | 3553 | 3095 | 3894 | 3443 | 2987 | 2524 | 2050 |
| Гидравлическое сопротивление (кПа) | 5,8 | 5,2 | 4,6 | 4,0 | 3,5 | 28,5 | 25,2 | 22,0 | 19,0 | 16,2 | 21,6 | 18,6 | 15,9 | 13,3 | 10,9 | 15,5 | 13,0 | 10,6 | 8,5 | 6,6 | 10,3 | 8,2 | 6,3 | 4,6 | 3,1 |
| Температура воздуха на выходе (оС) | 31,2 | 34,3 | 37,4 | 40,5 | 43,5 | 28,7 | 31,8 | 34,9 | 38,0 | 41,1 | 24,6 | 27,7 | 30,8 | 33,9 | 37,0 | 20,5 | 23,6 | 26,7 | 29,8 | 32,8 | 16,4 | 19,4 | 22,5 | 25,5 | 28,5 |
В данном разделе предоставлена информация для проектировщиков:
Чертежи ГРЕЕРС 3ВП-М4-200В (PDF) Чертежи ГРЕЕРС 3ВП-М4-200В (DWG)Монтаж оборудования
Подключение теплообменника к системе отопления необходимо осуществить с помощью гибкой подводки.
В комплекте к завесам ГРЕЕРС ЗВП-М поставляются крепежные элементы, которые позволяют вам максимально быстро и легко смонтировать оборудование.
Завесы предназначены для горизонтальной или вертикальной установки.
