Тепловентилятор ГРЕЕРС ВС-2245
Описание
Тепловентилятор ГРЕЕРС ВС-2245 предназначен для отопления складских помещений, производственных комплексов, торговых помещений, подземных паркингов, спорткомплексов, сельскохозяйственных объектов, теплиц и автомоек. Модель оснащена встроенным трехскоростным двигателем и монтажной консолью. Корпус выполнен из вспененного полипропилена (ЕРР), благодаря чему гарантируется прочность и защита от химических веществ.
Технические параметры
| Диапазон тепловых мощностей | 27,3-51,9 кВт |
| Расход воздуха: | 1700-4100 м3/ч |
| Вес аппарата без воды: | 17,1 кг |
| Цвет: | серый |
| Монтажная консоль: | в комплекте |
- Описание
- Технические
параметры - Тепловые
мощности - Документация
- CAD
- Монтаж
- Автоматика и дополнительное
оборудование
Преимущества:
- Сделаны в России
ГРЕЕРС производится в России из высококачественных комплектующих ведущих отечественных поставщиков и продается в рублях. Поэтому оборудование всегда в наличии по стабильным ценам. - Экологичность
Корпуса из вспененного полипропилена (EPP), сопло из ABS пластика и комплектующие экологически безопасны и на 100% подлежат вторичной переработке. - Ударопрочность и защищенность
EPP-корпуса обладают высокой устойчивостью к механическим воздействиям, температурам, ультрафиолетовому излучению и воздействию химических веществ. - Высокоэффективный теплообменник
Медно-алюминиевый теплообменник с медными патрубками позволяет быстро и эффективно обогревать помещения любого объема. - Легкий монтаж
Благодаря небольшому весу аппарата и удобной монтажной консоли для установки нужен всего один человек. - Тихая работа
Конструкция вентилятора и EPP-корпуса способствуют поглощению вибраций и шумов, что позволяет добиться максимальной производительности при минимальном уровне шума (не выше 65 дБА). - Энергосберегающий трехскоростной вентилятор
ГРЕЕРС ВС оснащены современным трехскоростным двигателем, что способствует поддержанию комфортной температуры в помещении и снижению эксплуатационных затрат. Степень защиты IP54 позволяет применять аппараты в разных типах помещений. - Работа на охлаждение
Тепловентиляторы 2 типоразмера имеют встроенный поддон для сбора конденсата, благодаря чему их можно использовать в режиме охлаждения.
Горячая линия
8 (800) 707-02-35Предназначение:
Складские помещения, производственные комплексы, торговые помещения, подземные паркинги, спорткомплексы, сельскохозяйственные объекты, теплицы, автомойки.
Автоматика
К любому оборудованию, которое производит компания ГРЕЕРС, можно подобрать автоматику.
Гарантия
Гарантийные обязательства на водяные тепловентиляторы ГРЕЕРС ВС - 3 года.
Технические данные ГРЕЕРС ВС-2245 Технические данные ГРЕЕРС ВС-2245
| Характеристики | ВС-2245 | ||
| Диапазон тепловых мощностей (кВт)* | 27,3 — 51,9 | ||
| Скорость (ступень) | 1 | 2 | 3 |
| Расход воздуха (м3/ч) | 1700 | 2800 | 4100 |
| Питание (В/Гц) | 230/50 | ||
| Потребляемый ток (A) | 0,78 | 0,88 | 1.2 |
| Потребляемая мощность (Вт) | 170 | 200 | 260 |
| IP/Класс изоляции | 54 /F | ||
| Макс. уровень акустического давления (дБ(A))** | 44 | 49 | 54 |
| Макс. температура горячей воды (oC) | 120 | ||
| Макс. рабочее давление (MПa) | 1,6 | ||
| Присоединительные патрубки (Ø) | ¾” | ||
| Макс. рабочая температура (oC) | 60 | ||
| Вес аппарата (кг) | 17,1 | ||
| Вес аппарата, наполненного водой (кг) | 18,4 | ||
| Теплообменник (материал/рядность) | Cu – Al, двухрядный | ||
| Материал корпуса | EPP — вспененный полипропилен | ||
| Цвет корпуса | Серый | Серый | Серый |
| Рабочая среда | Внутри помещений | Внутри помещений | Внутри помещений |
| Макс. длина струи воздуха (м) *** | 24 | ||
* Диапазон тепловых мощностей указан при максимальном напоре воздуха, температуре теплоносителя 60/40-120/70 °C и температуре воздуха на входе в аппарат 0-20°C.
** Уровень звукового давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3, на расстоянии 5 м от аппарата.
*** Длина струи изотермического воздуха, при граничной скорости 0,5 м/с.

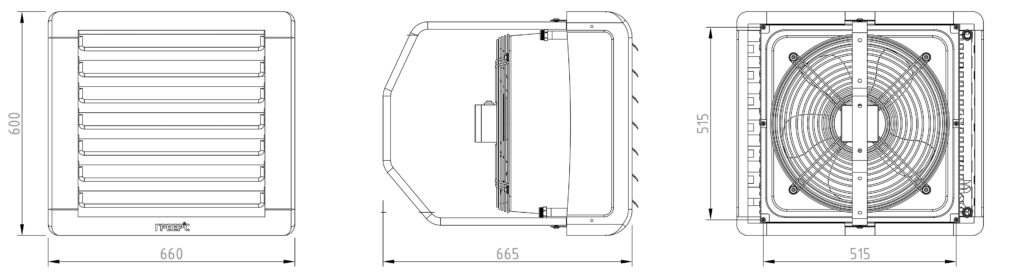

Габариты ГРЕЕРС ВС-2245
Таблица тепловой мощности ГРЕЕРС ВС-2245
Таблица тепловой мощности ГРЕЕРС ВС-2245| Параметры теплоносителя (oC) | Вода 120/70 | Вода 90/70 | Вода 80/60 | Вода 70/50 | ||||||||||||||||
| Температура воздуха на входе (oC) | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 | 0 | 5 | 10 | 15 | 20 |
| Расход воздуха 4100 м3/ч, 3-ая скорость АС, 54 (дБ(А))* | ||||||||||||||||||||
| Тепловая мощность (кВт) | 51,9 | 48,2 | 44,6 | 41,1 | 37,6 | 47,9 | 44,3 | 40,8 | 37,3 | 33,8 | 41,1 | 37,5 | 34,0 | 30,6 | 27,2 | 34,2 | 30,7 | 27,3 | 23,9 | 20,6 |
| Расход воды (л/ч) | 922 | 857 | 793 | 730 | 668 | 2114 | 1955 | 1799 | 1645 | 1493 | 1804 | 1649 | 1496 | 1345 | 1196 | 1496 | 1344 | 1193 | 1045 | 899 |
| Гидравлическое сопротивление (кПа) | 4,2 | 3,7 | 3,2 | 2,8 | 2,4 | 19,7 | 17,1 | 14,7 | 12,5 | 10,8 | 15,2 | 12,9 | 10,8 | 8,9 | 7,2 | 11,2 | 9,2 | 7,4 | 5,9 | 4,5 |
| Температура воздуха на выходе (oC) | 35,0 | 38,1 | 41,2 | 44,2 | 47,2 | 32,3 | 35,4 | 38,5 | 41,5 | 44,5 | 27,7 | 30,8 | 33,8 | 36,8 | 39,7 | 23,1 | 26,1 | 29,1 | 32,0 | 34,9 |
| Расход воздуха 2800 м3/ч, 2-ая скорость АС, 49 (дБ(А))* | ||||||||||||||||||||
| Тепловая мощность (кВт) | 41,7 | 38,7 | 35,8 | 32,9 | 30,1 | 38,3 | 35,4 | 32,6 | 29,8 | 27,0 | 32,9 | 30,0 | 27,2 | 24,5 | 21,8 | 27,4 | 24,6 | 21,8 | 19,1 | 16,4 |
| Расход воды (л/ч) | 741 | 688 | 637 | 586 | 536 | 1691 | 1563 | 1437 | 1313 | 1192 | 1444 | 1319 | 1196 | 1075 | 956 | 1198 | 1075 | 955 | 836 | 719 |
| Гидравлическое сопротивление (кПа) | 2,8 | 2,5 | 2,2 | 1,9 | 1,6 | 13,1 | 11,4 | 9,8 | 8,3 | 7,0 | 10,2 | 8,6 | 7,2 | 6,0 | 4,8 | 7,5 | 6,2 | 5,0 | 3,9 | 3,0 |
| Температура воздуха на выходе (oC) | 41,2 | 43,9 | 46,6 | 49,3 | 51,9 | 37,9 | 40,6 | 43,3 | 46,0 | 48,6 | 32,5 | 35,2 | 37,5 | 40,5 | 43,0 | 27,1 | 29,7 | 32,3 | 34,9 | 37,4 |
| Расход воздуха 1700 м3/ч, 1-ая скорость АС, 44 (дБ(А))* | ||||||||||||||||||||
| Тепловая мощность (кВт) | 30,5 | 28,3 | 26,2 | 24,1 | 22,0 | 27,9 | 25,8 | 23,7 | 21,6 | 19,6 | 24,0 | 21,9 | 19,8 | 17,8 | 15,8 | 20,0 | 17,9 | 15,9 | 13,9 | 12,0 |
| Расход воды (л/ч) | 543 | 504 | 466 | 428 | 391 | 1233 | 1138 | 1046 | 955 | 866 | 1053 | 961 | 871 | 782 | 695 | 874 | 784 | 696 | 609 | 523 |
| Гидравлическое сопротивление (кПа) | 1,6 | 1,4 | 1,2 | 1,1 | 0,9 | 7,4 | 6,4 | 5,5 | 4,7 | 3,9 | 5,8 | 4,9 | 4,1 | 3,4 | 2,7 | 4,3 | 3,5 | 2,8 | 2,2 | 1,7 |
| Температура воздуха на выходе (oC) | 49,7 | 51,9 | 54,1 | 56,3 | 58,3 | 45,4 | 47,7 | 49,9 | 52,1 | 54,2 | 39,0 | 41,2 | 43,4 | 45,5 | 47,6 | 32,5 | 34,7 | 36,8 | 38,9 | 40,8 |
* Уровень акустического давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3, на расстоянии 5 м от аппарата.
Таблица мощности охлаждения ГРЕЕРС ВС-2245
Таблица мощности охлаждения ГРЕЕРС ВС-2245Для охлаждения помещения можно использовать холодную воду в качестве теплоносителя.
В аппараты ГРЕЕРС ВС 2125 I 2245 I 2365 встроен поддон для отвода конденсата.
При использовании тепловентилятора для охлаждения воздуха на теплообменнике может образоваться конденсат. Для снижения интенсивности его образования рекомендуется использовать аппараты на первой и второй скоростях.
Ниже приведены таблицы мощности охлаждения.
| Параметры теплоносителя (oC) | Вода 3/8 |
Вода 5/10 |
Вода 7/12 |
|||||||||||||||
| Температура воздуха на входе (oC) | 32 | 30 | 28 | 26 | 24 | 32 | 30 | 28 | 26 | 24 | 32 | 30 | 28 | 26 | 24 | |||
| Расход воздуха 2800 м3/ч, 2-ая скорость, 49 (дБ(А))* | ||||||||||||||||||
| Охлаждающая мощность (кВт) | 14,5 | 13,4 | 12,3 | 11,0 | 9,3 | 13,1 | 12,0 | 10,8 | 9,6 | 7,8 | 11,5 | 10,4 | 9,3 | 8,0 | 6,3 | |||
| Расход воды (л/ч) | 2489 | 2302 | 2100 | 1887 | 1591 | 2237 | 2052 | 1851 | 1638 | 1338 | 1972 | 1789 | 1589 | 1376 | 1077 | |||
| Гидравлическое сопротивление (кПа) | 32,8 | 28,5 | 24,2 | 20,0 | 14,8 | 26,8 | 22,9 | 19,1 | 15,4 | 10,8 | 21,1 | 17,7 | 14,3 | 11,1 | 7,2 | |||
| Температура воздуха на выходе (oC) | 21,8 | 20,9 | 19,9 | 18,9 | 15,8 | 22,4 | 21,5 | 20,5 | 19,5 | 18,0 | 22,9 | 22,0 | 21,1 | 20,0 | 18,6 | |||
| Относительная влажность воздуха на входе в аппарат (%) | 40 | 45 | 50 | 55 | 55 | 40 | 45 | 50 | 55 | 55 | 40 | 45 | 50 | 55 | 55 | |||
| Относительная влажность воздуха на выходе из аппарата (%) | 60,5 | 64,4 | 68,2 | 71,8 | 72,1 | 60,8 | 64,5 | 68,2 | 71,8 | 72,6 | 61,5 | 65,2 | 68,8 | 72,3 | 73,1 | |||
| Количество сжиженного конденсата (г/сек) | 1,9 | 1,9 | 1,8 | 1,7 | 1,2 | 1,5 | 1,5 | 1,4 | 1,3 | 0,8 | 1,1 | 1,1 | 1,0 | 0,9 | 0,4 | |||
| Расход воздуха 1700 м3/ч, 1-ая скорость, 44 (дБ(А))* | ||||||||||||||||||
| Охлаждающая мощность (кВт) | 7,8 | 7,2 | 6,5 | 5,9 | 4,9 | 7,0 | 6,4 | 5,7 | 5,1 | 4,1 | 8,4 | 7,6 | 6,8 | 5,9 | 4,5 | |||
| Расход воды (л/ч) | 1329 | 1227 | 1118 | 1002 | 842 | 1195 | 1094 | 985 | 869 | 706 | 1444 | 1313 | 1164 | 1005 | 773 | |||
| Гидравлическое сопротивление (кПа) | 31,0 | 26,9 | 22,8 | 18,8 | 13,9 | 25,3 | 21,7 | 18,0 | 14,5 | 10,1 | 12,1 | 10,2 | 8,3 | 6,4 | 4,1 | |||
| Температура воздуха на выходе (oC) | 23,0 | 22,0 | 20,9 | 19,8 | 18,3 | 23,5 | 22,5 | 21,4 | 20,3 | 18,8 | 21,1 | 20,4 | 19,7 | 18,9 | 17,6 | |||
| Относительная влажность воздуха на входе в аппарат (%) | 40 | 45 | 50 | 55 | 55 | 40 | 45 | 50 | 55 | 55 | 40 | 45 | 50 | 55 | 55 | |||
| Относительная влажность воздуха на выходе из аппарата (%) | 57,7 | 61,8 | 65,7 | 69,6 | 69,9 | 57,9 | 61,9 | 65,8 | 69,6 | 70,3 | 66,8 | 70,0 | 73,1 | 76,3 | 77,0 | |||
| Количество сжиженного конденсата (г/сек) | 1,0 | 1,0 | 0,9 | 0,9 | 0,6 | 0,8 | 0,8 | 0,8 | 0,7 | 0,4 | 0,8 | 0,8 | 0,8 | 0,7 | 0,3 | |||
* Уровень акустического давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3, на расстоянии 5 м от аппарата.
В данном разделе предоставлена информация для проектировщиков:
Чертежи ГРЕЕРС ВС-2245 (PDF) Чертежи ГРЕЕРС ВС-2245 (DWG +3D) Чертежи ГРЕЕРС ВС-2245 (RFA)Монтаж оборудования
Благодаря небольшому весу аппарата и удобной монтажной консоли для установки нужен всего один человек. Подключение теплообенника к системе отопления необходимо осуществить с помощью гибкой подводки.
Монтажная консоль

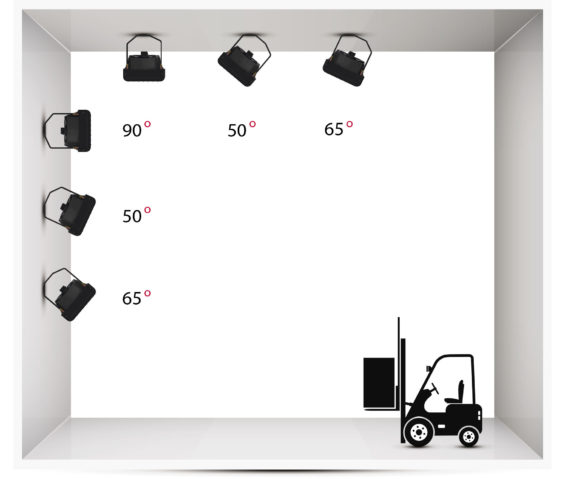

Специально разработанная монтажная консоль дает возможность монтировать оборудование как на вертикальных, так и горизонтальных поверхностях, в том числе и на столбах, также с ее помощью аппарат можно поворачивать.

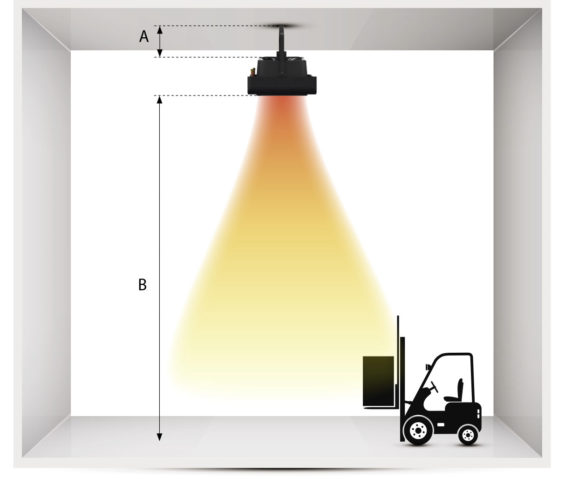

Рекомендации по установке
Рекомендации по установке
| Размер, м |
Модель | |||||||
| 1110 | 1220 | 1230 | 2125 | 2245 | 2365 | 3275 | 33100 | |
| A | мин. 0,3 | |||||||
| B | 2,5 – 5,0 | 2,5 – 10,0 | 2,5 – 12,0 | |||||

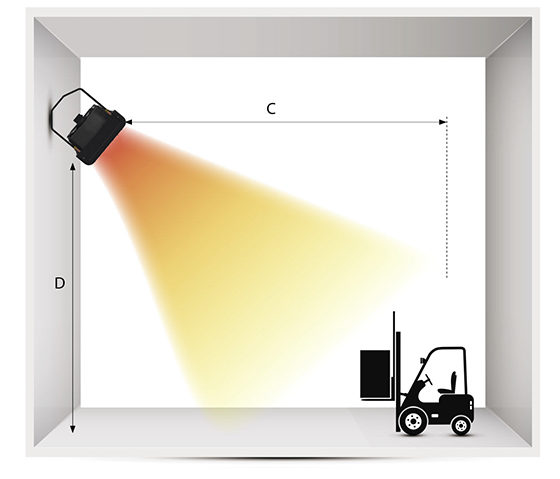

Эффективная длина струи воздуха
| Размер, м |
Модель | |||||||
| 1110 | 1220 | 1230 | 2125 | 2245 | 2365 | 3275 | 33100 | |
| C | 14,5 | 14 | 13 | 26 | 24 | 22 | 26 | 24 |
| D | до 3 | до 8 | ||||||
Ниже представлено несколько рекомендаций по монтажу:

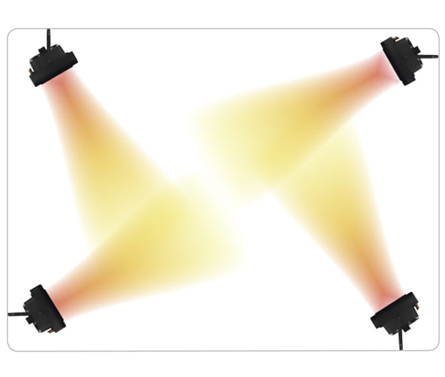

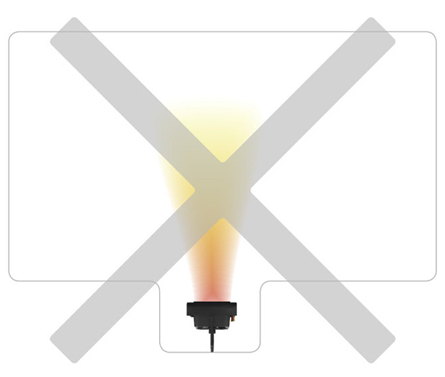

Необходимо обеспечить равномерное распределение теплого воздуха по всему объему помещения.

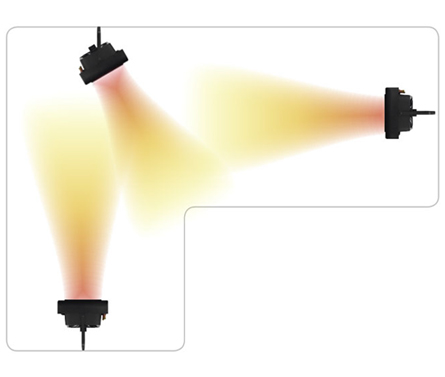

Устанавливая воздухонагреватели в углах,необходимо
направлять струю воздуха в середину помещения так, чтобы струя воздуха не дула по стене.

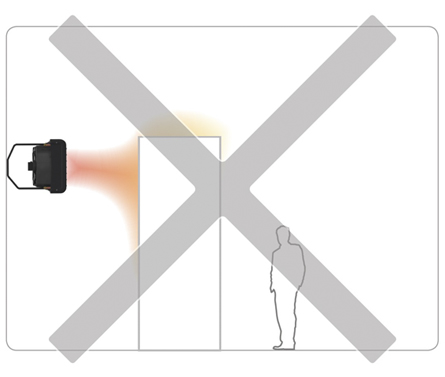

При установке отопительного аппарата нужно обратить внимание на то, чтобы на пути струи воздуха не было преград.
Воздухонагреватели нужно монтировать таким образом, чтобы обеспечить свободный приток воздуха вокруг аппарата.

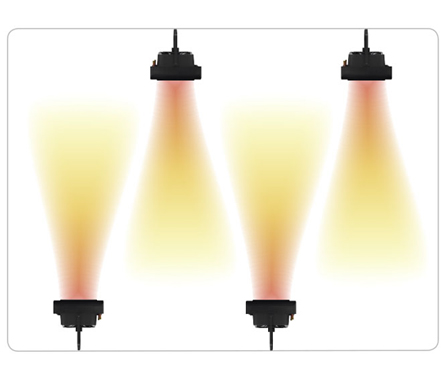

Воздухонагреватели, устанавливаемые на противоположных стенах, необходимо монтировать в шахматном порядке.

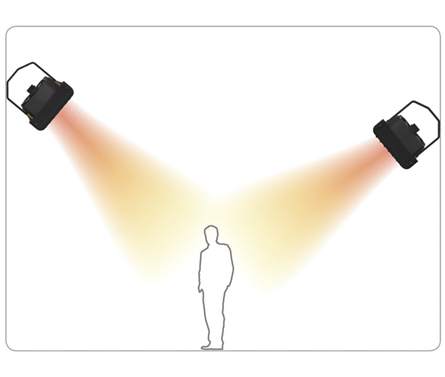

Аппараты необходимо устанавливать таким образом,
чтобы струя нагнетаемого воздуха была направлена в зону пребывания людей.
