Смесительный узел ГРЕЕРС УС-6

30 735 руб.

Характеристики

Рабочая температура теплоносителя, прямая магистраль (°С):
+5 ... +120
Рабочая температура теплоносителя, обратная магистраль (°С):
+5 ... +95
Макс. рабочее давление (МПа):
1
Макс. рабочая температура (°С):
60
Присоединительные патрубки (∅):
3/4
Вес (кг):
3,3
Уплотнение соединений:
резьбовой герметик, фторопласт

Описание

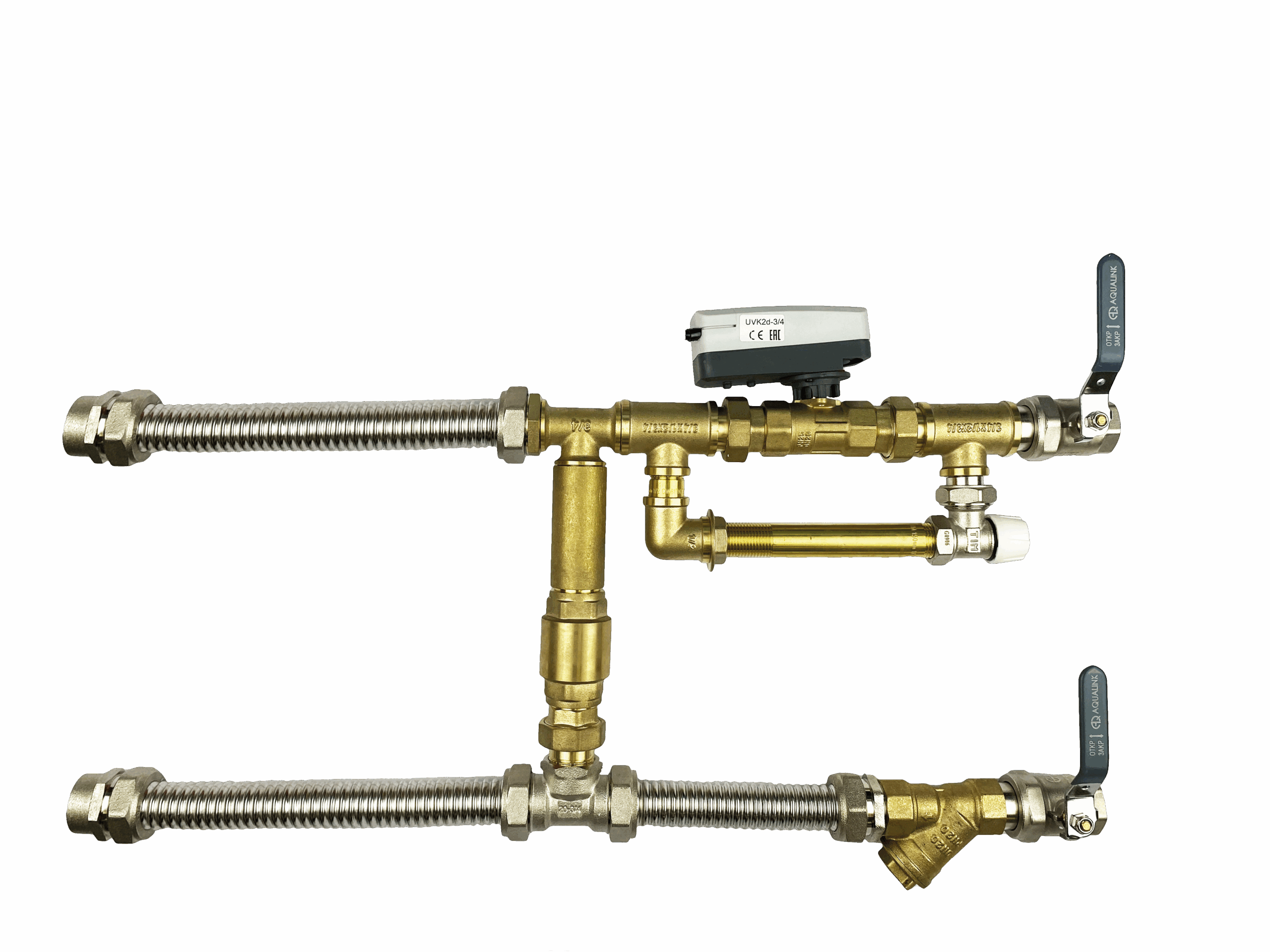

Смесительный узел ГРЕЕРС УС-6 (без насоса) — готовый к подключению комплект оборудования, предназначенный для регулирования тепловой мощности и расхода теплоносителя в зависимости от температуры в помещении.

Работа смесительного узла ГРЕЕРС УС без насоса основана на количественной схеме регулирования объема теплоносителя . Двухходовой клапан с электроприводом UVK2d-3/4 перекрывает поток теплоносителя через теплообменник . Работа электропривода клапана контролируется с помощью термостата , который дает команду на открытие или закрытие клапана . Для защиты теплообменника от замерзания предусмотрен регулировочный байпас с балансировочным вентилем , который пропускает ограниченное количество теплоносителя . Объем теплоносителя проходящего через балансировочный байпас может быть отрегулирован исходя из значений наружной температуры и температуры теплоносителя .

К смесительному узлу ГРЕЕРС УС-6 можно подключить:

    • ГРЕЕРС ЗВП-М1-150В | М1-200В| М2-150В | М2-200В | М3-150В | М3-200В;
    • ГРЕЕРС ВС-1110 | 1220 | 1230 | 1320С;
    • ГРЕЕРС ВС-2125 | 2245 | 2365 | 2340С;
    • ГРЕЕРС ВС-3275 | 33100;
    • ГРЕЕРС КС1 + ВС-1110 | 1220 | 1230 | 1320C;
    • ГРЕЕРС КС2 + ВС-2125 | 2245 | 2365 | 2340C.

Преимущества:

  • Сделано в России

    ГРЕЕРС производится в России из высококачественных комплектующих ведущих отечественных поставщиков и продается в рублях. Поэтому оборудование всегда в наличии по стабильным ценам.

Применение

Cкладские помещения, производственные комплексы, торговые помещения, подземные паркинги, спорткомплексы, сельскохозяйственные объекты, теплицы, автомойки.

Гарантия

Гарантийные обязательства на смесительные узлы ГРЕЕРС - 2 года.

Технические данные ГРЕЕРС УС-6

Характеристики
ГРЕЕРС УС-6
Рабочая температура теплоносителя, прямая магистраль (°С)
+5 ... +120
Рабочая температура теплоносителя, обратная магистраль (°С)
+5 ... +95
Макс. рабочее давление (МПа)
1
Макс. рабочая температура (°С)
60
Питание (В/Гц)
230/50
Потребляемая мощность клапана (Вт)
2
Потребляемая мощность клапана в режиме ожидания (Вт)
0,5
Коэффициент пропускной способности клапана KVS (м³/ч)
9,7
Время полного открытия/закрытия клапана 90° (сек)
45
IP/Класс изоляции клапана
54/F
Присоединительные патрубки (∅)
3/4
Вес (кг)
3,3
Уплотнение соединений
резьбовой герметик, фторопласт
Габариты ГРЕЕРС УС-6
