Промышленная водяная воздушная завеса ГРЕЕРС ЗВП-В

Описание

Промышленные водяные воздушные завесы ГРЕЕРС ЗВП-В предназначены для защиты помещений от потери или неконтролируемого притока тепла. Устанавливая их над дверным проемом, мы защищаем помещение от попадания холодного воздуха снаружи в зимний период или теплого воздуха в охлаждаемое помещение в летний период.

Промышленные воздушные завесы ГРЕЕРС ЗВП обладают универсальной сборно-разборной конструкцией на базе прямоугольного канального оборудования.

Технические параметры

Мощность 7,6-100,4 кВт
Производительность: от 3075-9100 м3
Корпус: оцинкованная сталь
Цвет: серый

Преимущества:

  • Широкий ассортимент
    Завесы ГРЕЕРС ЗВП-В доступны в шести типоразмерах.
    Щель выброса воздуха в стандартном исполнении расположена по узкой стороне секции. По заказу возможно изготовление секций с щелью по широкой стороне.
  • Универсальная конструкция
    Завесы обладают сборно-разборной конструкцией на базе прямоугольного канального оборудования, которая позволяет установить завесы практически на любом объекте.
  • Надежность
    Щелевые секции производятся из оцинкованной стали. Корпус тепловых завес изготовлен из нержавеющей стали, обеспечивая длительный срок службы.

Горячая линия

8 (800) 707-02-35

Предназначение:

Воздушная завеса ГРЕЕРС ЗВП предназначена для установки в складские помещения, производственные комплексы и цеха, логистические центры, автосервисы, подземные паркинги и т.д.

Автоматика:

К любому оборудованию, которое производит компания ГРЕЕРС, можно подобрать автоматику.

Характеристики ГРЕЕРС 3ВП-В Характеристики ГРЕЕРС 3ВП-В

Характеристики Типоразмер
60-30 60-35 70-40DM 70-40 80-50 90-50
Расход воздуха3/ч) 3075 4170 4520 6280 7080 9100
Питание (В/Гц) 380/50
Номинальная тепловая мощность (кВт) 1,1 1,5 1,5 3 3 5,5
Макс. потребление тока (A) 2,5 3,3 3,3 6,1 6,1 10,9
Макс. температура воды (oC) 170
Макс. рабочее давление (MПa) 1,5
Объем теплообменника (л) 1,5 1,7 2,2 2,2 3,2 3,5
Присоединительные патрубки (Ø) 1
Макс. уровень акустического давления (дБ(A))* 60 62 61 65 63 69
Материал корпуса Нержавеющая сталь
Цвет корпуса Серый



Выбор типоразмера

Размер проема (м) Дальность действия (м)
2 2,5 3 3,5 4 4,5 5
2 60-30/2 60-30/2 60-35/2 70-40DM/2 70-40/2 80-50/2
2,5 60-30/2,5 60-30/2,5 60-35/2,5 70-40DM/2,5 70-40/2,5 80-50/2,5 90-50/3
3 60-30/3 60-35/3 70-40DM/3 70-40/3 80-50/3 80-50/3 90-50/3
3,5 60-35/3 70-40DM/3,5 70-40/3,5 80-50/3,5 80-50/3,5 90-50/3,5
4 70-40DM/4 70-40/4 80-50/4 80-50/4 90-50/4
4,5 70-40/4,5 80-50/4,5 80-50/4,5 90-50/4,5
5 80-50/5 80-50/5 90-50/5

* Уровень звукового давления для помещения со средним коэффициентом звукопоглощения, объёмом 500 м3, на расстоянии 3 м от устройства.

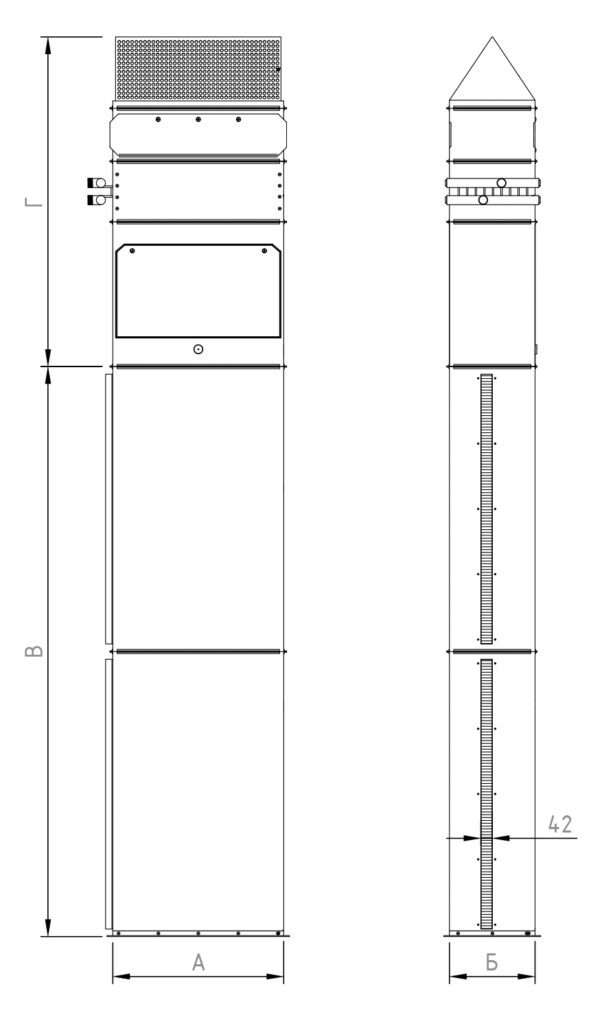

Габариты ГРЕЕРС 3ВП-В

Типоразмер завесы ЗВП-В 60‑30 60‑35 70‑40 DM 70‑40 80‑50 90‑50
А (мм) 600 600 700 700 800 800
Б (м) 300 350 400 400 500 500
В (мм) 2000…5000
Г (мм) 1160 1160 1260 1260 1380 1420

Таблица тепловой мощности ГРЕЕРС ЗВП-В

Таблица тепловой мощности ГРЕЕРС ЗВП-В

ГРЕЕРС ЗВП-В 60-30

Параметры теплоносителя (оС) Вода 150/70 Вода 130/70 Вода 110/70
Температура воздуха на входе (оС) 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20
Расход воздуха 3/ч) 3075 3075 3075 3075 3075 3075 3075 3075 3075 3075 3075 3075 3075 3075 3075
Производительность (кВт) 33,1 31,1 39,1 26,9 24,7 31,9 29,9 27,9 25,8 23,6 30,8 28,8 26,8 24,7 22,6
Расход воды 3/ч) 0,37 0,35 0,33 0,30 0,28 0,47 0,44 0,41 0,38 0,35 0,68 0,64 0,60 0,55 0,50
Гидравлическое сопротивление (кПа) 0,50 0,45 0,40 0,35 0,30 0,80 0,71 0,27 0,54 0,47 1,58 1,40 1,24 1,07 0,91
Температура воздуха на выход (оС) 31,2 34,3 37,2 40,3 43,3 30,0 33,1 36,4 39,2 42,3 29,0 32,1 35,2 28,2 41,3



Параметры теплоносителя (оС) Вода 95/70 Вода 80/60 Вода 60/40
Температура воздуха на входе (оС) 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20
Расход воздуха 3/ч) 3075 3075 3075 3075 3075 3075 3075 3075 3075 3075 3075 3075 3075 3075 3075
Производительность (кВт) 30,1 28,1 26,1 24,0 21,9 25,4 23,4 21,4 19,3 17,2 16,3 14,2 12,1 9,9 7,6
Расход воды 3/ч) 1,06 0,99 0,92 0,85 0,78 1,12 1,02 0,94 0,85 0,76 0,71 0,62 0,53 0,43 0,33
Гидравлическое сопротивление (кПа) 3,60 3,20 2,80 2,40 2,03 4,09 3,53 3,01 2,49 2,02 1,74 1,52 1,15 0,81 0,51
Температура воздуха на выход (оС) 28,4 31,4 34,5 37,6 40,7 24,0 27,0 30,1 33,2 36,3 15,3 18,4 21,4 24,3 27,2



ГРЕЕРС ЗВП-В 60-35

Параметры теплоносителя (оС) Вода 150/70 Вода 130/70 Вода 110/70
Температура воздуха на входе (оС) 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20
Расход воздуха 3/ч) 4170 4170 4170 4170 4170 4170 4170 4170 4170 4170 4170 4170 4170 4170 4170
Производительность (кВт) 42,1 39,5 37,0 34,2 31,4 40,5 38,0 35,5 32,8 30,0 39,2 36,7 34,3 31,4 28,7
Расход воды 3/ч) 0,47 0,44 0,41 0,38 0,35 0,60 0,57 0,53 0,49 0,45 0,87 0,81 0,76 0,70 0,64
Гидравлическое сопротивление (кПа) 0,62 0,55 0,49 0,43 0,37 0,99 0,88 0,78 0,68 0,58 1,97 1,75 1,54 1,33 1,13
Температура воздуха на выход (оС) 29,8 32,4 35,5 38,7 41,8 28,2 31,4 34,5 37,7 40,9 27,2 30,4 33,6 36,8 40,0



Параметры теплоносителя (оС) Вода 95/70 Вода 80/60 Вода 60/40
Температура воздуха на входе (оС) 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20
Расход воздуха 3/ч) 4170 4170 4170 4170 4170 4170 4170 4170 4170 4170 4170 4170 4170 4170 4170
Производительность (кВт) 38,3 35,8 33,3 30,6 27,9 32,3 29,8 27,3 24,6 21,9 20,7 18,1 15,5 12,7 9,8
Расход воды 3/ч) 1,35 1,27 1,17 1,08 0,99 1,42 1,31 1,20 1,08 0,96 0,90 0,79 0,67 0,55 0,43
Гидравлическое сопротивление (кПа) 4,51 3,99 3,49 3,00 2,54 5,11 4,41 3,75 3,11 2,52 2,41 1,89 1,43 1,00 0,63
Температура воздуха на выход (оС) 26,6 29,8 33,0 36,2 39,4 22,5 25,7 28,9 32,1 35,3 14,4 17,6 20,7 23,8 26,8



ГРЕЕРС ЗВП-В 70-40DM

Параметры теплоносителя (оС) Вода 150/70 Вода 130/70 Вода 110/70
Температура воздуха на входе (оС) 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20
Расход воздуха 3/ч) 4520 4520 4520 4520 4520 4520 4520 4520 4520 4520 4520 4520 4520 4520 4520
Производительность (кВт) 52,0 49,0 45,9 42,7 39,3 49,7 46,7 43,7 40,5 37,2 47,6 44,6 41,6 38,5 35,2
Расход воды 3/ч) 0,58 0,55 0,51 0,48 0,44 0,74 0,69 0,65 0,60 0,55 1,05 0,99 0,92 0,85 0,78
Гидравлическое сопротивление (кПа) 0,82 0,73 0,65 0,57 0,50 1,29 1,15 1,02 0,89 0,77 2,52 2,24 1,98 1,72 1,47
Температура воздуха на выход (оС) 33,4 36,3 39,3 42,3 45,2 31,9 34,9 37,9 40,9 43,9 30,5 33,5 36,5 39,6 42,6



Параметры теплоносителя (оС) Вода 95/70 Вода 80/60 Вода 60/40
Температура воздуха на входе (оС) 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20
Расход воздуха 3/ч) 4520 4520 4520 4520 4520 4520 4520 4520 4520 4520 4520 4520 4520 4520 4520
Производительность (кВт) 46,1 43,1 40,0 37,0 33,8 39,0 36,0 33,0 29,8 26,6 25,4 22,3 19,2 15,9 12,6
Расход воды 3/ч) 1,62 1,52 1,41 1,31 1,19 1,71 1,58 1,45 1,31 1,17 1,10 0,97 0,84 0,70 0,55
Гидравлическое сопротивление (кПа) 5,67 5,03 4,39 3,81 3,23 6,44 5,57 4,76 3,96 3,23 3,12 2,48 1,90 1,36 0,90
Температура воздуха на выход (оС) 29,6 32,6 35,7 38,7 41,7 25,0 28,0 31,0 34,1 37,1 16,3 19,3 22,2 25,2 28,1



ГРЕЕРС ЗВП-В 70-40

Параметры теплоносителя (оС) Вода 150/70 Вода 130/70 Вода 110/70
Температура воздуха на входе (оС) 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20
Расход воздуха 3/ч) 6280 6280 6280 6280 6280 6280 6280 6280 6280 6280 6280 6280 6280 6280 6280
Производительность (кВт) 62,7 59,0 55,4 51,4 47,4 60,0 26,4 52,8 48,9 44,9 57,5 53,9 50,3 46,5 42,6
Расход воды 3/ч) 0,70 0,66 0,62 0,58 0,53 0,89 0,84 0,78 0,73 0,67 1,28 1,20 1,12 1,03 0,94
Гидравлическое сопротивление (кПа) 1,14 1,03 0,92 0,80 0,69 1,81 1,62 1,44 1,25 1,07 3,56 3,17 2,79 2,42 2,06
Температура воздуха на выход (оС) 29,0 32,2 35,4 38,7 41,9 27,7 31,0 34,2 37,5 40,8 26,6 29,8 33,1 36,4 39,7



Параметры теплоносителя (оС) Вода 95/70 Вода 80/60 Вода 60/40
Температура воздуха на входе (оС) 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20
Расход воздуха 3/ч) 6280 6280 6280 6280 6280 6280 6280 6280 6280 6280 6280 6280 6280 6280 6280
Производительность (кВт) 55,8 52,2 48,6 44,8 40,9 47,2 43,6 40,0 36,1 32,3 30,7 27,0 23,3 19,3 15,3
Расход воды 3/ч) 1,97 1,84 1,72 1,58 1,44 2,08 1,92 1,76 1,59 1,42 1,34 1,18 1,01 0,84 0,67
Гидравлическое сопротивление (кПа) 8,05 7,13 6,26 5,39 4,57 9,14 7,90 6,74 5,61 4,56 4,41 3,50 2,67 1,92 1,27
Температура воздуха на выход (оС) 25,8 29,1 32,3 35,6 38,9 21,8 25,1 28,3 31,6 34,9 14,2 17,5 20,7 23,9 27,1



ГРЕЕРС ЗВП-В 80-50

Параметры теплоносителя (оС) Вода 150/70 Вода 130/70 Вода 110/70
Температура воздуха на входе (оС) 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20
Расход воздуха 3/ч) 7080 7080 7080 7080 7080 7080 7080 7080 7080 7080 7080 7080 7080 7080 7080
Производительность (кВт) 80,8 76,2 71,7 66,7 61,7 76,9 72,4 67,9 63,0 58,1 73,2 68,7 64,2 59,4 54,6
Расход воды 3/ч) 0,90 0,85 0,80 0,75 0,69 1,14 1,08 1,01 0,94 0,86 1,62 1,52 1,42 1,32 1,21
Гидравлическое сопротивление (кПа) 1,17 1,05 0,94 0,83 0,72 1,82 1,64 1,46 1,28 1,10 3,53 3,15 2,79 2,42 2,08
Температура воздуха на выход (оС) 33,1 36,1 39,2 42,2 45,3 31,5 34,6 37,6 40,7 43,8 30,0 33,1 36,1 39,3 42,4



Параметры теплоносителя (оС) Вода 95/70 Вода 80/60 Вода 60/40
Температура воздуха на входе (оС) 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20
Расход воздуха 3/ч) 7080 7080 7080 7080 7080 7080 7080 7080 7080 7080 7080 7080 7080 7080 7080
Производительность (кВт) 70,6 66,1 61,1 56,8 52,0 59,7 55,2 50,7 45,9 41,0 39,3 34,7 30,0 25,2 20,2
Расход воды 3/ч) 2,49 2,34 2,18 2,01 1,84 2,62 2,42 2,22 2,02 1,80 1,71 1,51 1,31 1,10 0,88
Гидравлическое сопротивление (кПа) 7,87 6,99 6,15 5,31 4,52 8,94 7,75 6,64 5,55 4,54 4,44 3,55 2,74 2,00 1,35
Температура воздуха на выход (оС) 28,9 32,0 35,1 38,2 41,3 24,5 27,5 30,6 33,7 36,8 16,1 19,2 22,2 25,3 28,3



ГРЕЕРС ЗВП-В 90-50

Параметры теплоносителя (оС) Вода 150/70 Вода 130/70 Вода 110/70
Температура воздуха на входе (оС) 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20
Расход воздуха 3/ч) 9100 9100 9100 9100 9100 9100 9100 9100 9100 9100 9100 9100 9100 9100 9100
Производительность (кВт) 100,4 94,9 89,3 83,3 77,2 95,4 89,9 84,4 78,4 72,4 90,4 84,9 79,5 73,6 67,7
Расход воды 3/ч) 1,12 1,06 1,00 0,93 0,86 1,42 1,34 1,25 1,17 1,08 2,00 1,88 1,76 1,63 1,50
Гидравлическое сопротивление (кПа) 1,84 1,66 1,49 1,31 1,15 2,86 2,57 2,30 2,04 1,74 5,51 4,92 4,36 3,80 3,26
Температура воздуха на выход (оС) 32,0 35,2 38,3 41,5 44,6 30,4 33,6 36,7 39,9 43,1 28,8 32,0 35,2 38,4 41,6



Параметры теплоносителя (оС) Вода 95/70 Вода 80/60 Вода 60/40
Температура воздуха на входе (оС) 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20
Расход воздуха 3/ч) 9100 9100 9100 9100 9100 9100 9100 9100 9100 9100 9100 9100 9100 9100 9100
Производительность (кВт) 86,8 81,4 75,9 70,1 64,2 73,5 68,0 62,5 56,6 50,7 48,8 43,2 37,5 31,6 25,6
Расход воды 3/ч) 3,07 2,88 2,68 2,48 2,27 3,23 2,99 2,75 2,49 2,23 2,13 1,88 1,63 1,38 1,12
Гидравлическое сопротивление (кПа) 12,21 10,85 9,56 8,27 7,05 13,88 12,04 10,33 8,64 7,08 6,96 5,59 4,34 3,20 2,20
Температура воздуха на выход (оС) 27,7 30,1 34,0 37,3 40,5 23,4 26,6 29,8 33,0 36,2 15,6 18,7 21,9 25,0 28,2

Монтаж оборудования



Промышленные воздушные завесы ГРЕЕРС ЗВП поставляются в разобранном на компоненты виде и собираются на месте монтажа.

При монтаже завесы над дверным проемом ее элементы должны быть равномерно подвешены на траверсах или балках, которые стандартно используются для монтажа воздуховодов в вентиляционных системах зданий.

Монтаж завесы сбоку от дверного проема должен производиться с опорой на нижнюю часть и фиксацией любым удобным способом «столба» конструкции к вертикальным элементам конструкции здания для предотвращения опрокидывания.
